LED Berkedip (Blink) menggunakan Arduino

LED Berkedip (Blink) menggunakan Arduino - Mr. Ido

Hai guys!!!

Kali ini Latihan Arduino bakal membagikan tutorial awal. Pada tutorial ini kita akan mebuat bagaimana caranya LED bisa berkedip. Nah biasanya untuk LED berkedip ini dipelajari untuk project dasar Arduino. Untuk yang dibutuhkan ada beberapa komponen

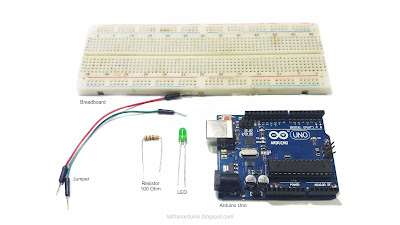

Alat dan Bahan:

1. Arduino Uno

2. LED - 1 buah

3. Resistor 100 Ω - 1 buah

4. Jumper - 2 buah

5. Breadboard - 1 buah

Pada LED terdapat kaki anoda (+) dan katoda (-). Jadi jangan kebalik ntar ketika ngerangkainya.

Skematik Rangkaian

Untuk skematik rangkaiannya cukup sedehana, bisa dilihat di gambar berikut

Keterangan:

1. Anoda (+) LED - Resistor 100Ω - D13 Arduino

2. Katoda (-) LED - GND

Setelah rangkaiannya terpasang di breadboard, langsung tulis sketch berikut di Arduino IDE, atau langsung download file .ino di sini

/*Created by Mr. Ido
latihanarduino.blogspot.com */

#define LED 13 //pin D13 didefinisikan sebagai LED
void setup() {
pinMode(LED, OUTPUT); //pin LED sebagai output
}

void loop() {
digitalWrite(LED, HIGH); //LED menyala
delay(1000); //LED menyala selama 1000ms (1 detik)
digitalWrite(LED, LOW); //LED mati
delay(1000); //LED mati selama 1000ms (1 detik)
}

Setelah itu diverify dan upload ke Arduinonya.
Selesai...
Hasilnya bisa dilihat pada video tutorial kita ini, atau bisa langsung dipraktikan sendiri

Nah mungkin itu dulu tutorial dasar dari kita. Mudah-mudahan dapat bermanfaat.

Tengkyu...
